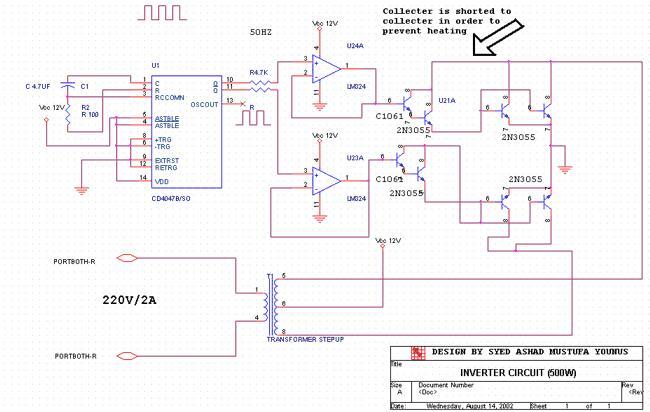

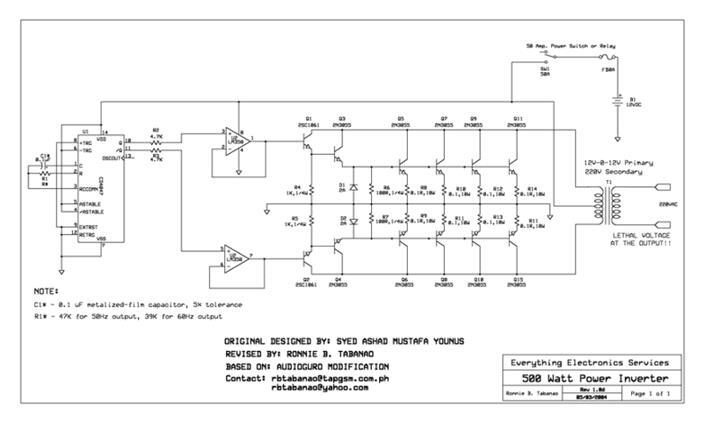

이 회로를 사용하여 12V DC 입력을 220V AC로 변환할 수 있습니다. 이 회로에서 4047은 50hz의 구형파를 생성하고 전류를 증폭한 다음 스텝 트랜스포머를 사용하여 전압을 증폭하는 데 사용됩니다.
주의: 이 회로는 치명적인 고전압을 사용하고 있습니다. 적절한 예방 조치를 취하십시오
변압기 정격을 계산하는 방법
기본 공식은 P=VI이고 변압기의 입력 출력 사이에는 전원 입력 = 전원 출력이 있습니다.
예를 들어 220V에서 220W 출력을 원하면 출력에서 1A가 필요합니다. 그런 다음 입력에서 다음과 같은 이유로 12V에서 최소 18.3V가 있어야 합니다. 12V*18.3 = 220v*1
따라서 승압 변압기 12v를 220v로 감아야 하지만 입력 권선은 20A를 견딜 수 있어야 합니다.
