인버터 사용과 주의사항

반응형





【제품의 특징 (SPEACIAL)】



*전원 인버터 기능

인버터의 기능은 DC 전압으로 AC 전압을 변환하는 것입니다. 이 정류된 과정을 대조형이라 부릅니다. AC 출 력 파형에 따라 3가지로 분류 ‘구형파 인버터, 유사 정현파 인버터, 순수 사인파 인버터’로 구분합니다. 순수 사인파 인버터의 출력 AC 전압 파형은 그림 C와 같이 한국전력과 동일합니다. 순수 사인파 인버터의 장점은 완벽한 출력 파형, 낮은 왜곡, 음향 장비 및 통신 장비 및 낮은 잡음에 대한 낮은 간섭입니다. 또한 보호 기능 은 완전한 기능을 갖추고 있으며 전반적인 효율성이 높습니다. 단점은 회로가 비교적 복잡하고 높은 유지 보 수 기술이 필요하며 고비용

​

​

​

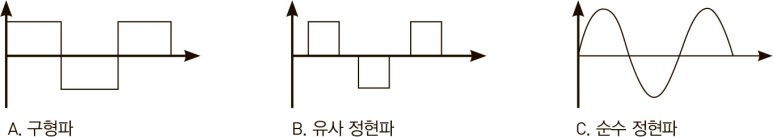

【인버터의 3 가지 출력 전압 파형 비교】

*설치시 주의 사항

[경고] 인버터의 설치 및 사용은 안전 지침을 먼저 읽고 주의 깊게 읽으십시오.

장비 설치는 인버터 구조 및 작동 위험을 잘 알고 있는 전문 전기 유지 보수 직원이어야 합니다. 이 예방 조치는 장비 및 물리적 손상을 초래할 수 있습니다.

1. 인버터를 상용 전기에 연결하지 마십시오.

​

2. 인버터는 물, 그을음 및 먼지 환경에서 멀리 떨어져야 합니다. 젖은 손으로 플러그를 당기지 마십시오.

​

3. 인버터는 시원하고 통풍이 잘 되는 곳에 설치해야 하며 온도는 섭씨 10~50도가 되어야 합니다. 직사광선이나 공기가 닿지 않는 곳을 피하십시오.

​

4. 인버터는 인화성 물질 및 폭발성 물질과 멀리 떨어져 있어야 합니다. 또한 전기 전도체에 두지 마십시오.

​

5. 인버터는 장시간 작업 후에 열이 발생할 수 있으므로 열에 민감한 물질 가까이에서 피해야 합니다.

6. 통풍이 잘 이루어 열이 잘 방출되도록 하십시오.

7. 안전한 주행을 위해 인버터는 접지되어야 합니다.

​

​

*인버터 사용 시 주의사항

​

부하 유형에 따라 시동 전력을 계산 한 다음 적절한 인버터 제품을 선택하십시오. 현대 생활 가전제품에 는 다양한 유형의 산업용 전기 제품이 있으며, 부하 유형에 따라 크게 나누어 볼 수 있습니다.

A. 유도성부하 : 자기장에 의존하는 모터 전기 제품의 유형입니다. 일반적으로 매칭 파워의 3~4배를 기 준으로 인버터를 선택하십시오.

B. 저항 부하 : 일반적으로 가전제품의 일부 열을 가리킨다. 일반 전구, 저항선, 난방 봉 및 전열기구등. 시동 전력에는 큰 변동이 없습니다. 70%이내에서 전력을 사용하십시오. 700W의 전열 기구 사용시, 1OOOW 인버터 사용을 권장합니다.

C. 용량성 부하 : 일반적으로 다른 전기 설비의 용량에 대한 필요성을 언급한다. 이러한 부하의 시동 전 력에는 큰 변동이 없습니다. 동일한 저항 부하 선택

​

. 인버터가 전원에 연결되어 있습니다. 버튼을 OFF 위치에 놓습니다(인버터 및 기기 포함). 연결을 만들 때 검은색 와이어가 배터리(검은색 커넥터)의 네거티브에 연결되고 빨간색 와이어가 배터리(적색 커넥터)의 양극에 연결됨을 확인하십시오.

​

. 인버터가 전기 제품에 연결되어 있습니다. 부하 전원이 인버터 정격 전력 범위 내에 있고, 피크 전력기기의 정격 출력의 1.5배 이내인 경우. 그런 다음 인버터와 기기를 켜십시오.

​

. 출력 주파수 스위칭(제품의 일부에는 이 기능이 없습니다) 인버터의 일부에는 50Hz/60Hz 스위칭 기능이 있습니다. 인버터가 OFF 위치에 있는지 확인하십시오. 주파수 스위칭을 저지하지 못하게 한다.

​

. 부하 장치의 공칭 전압 및 주파수는 인버터와 동일하게 확인되어야 하며 그렇지 않은 경우 장비 손상을 유 발할 수 있습니다.

​

1500W 이상의 인버터 모델은 다음과 같은 경우 출력 전력을 표시합니다. 전원이 켜지면, 디스플레이 위의 Power의 아랫부분이 켜집니다. 이때 이 버튼을 한 번 누르면 출력전압 및 배터리 입력전압이 표기됩니다.

​

*보호기능

​

. 저전압 보호 : 배터리 전압이 너무 낮으면, 알람이 입력 전압이 감소되었음을 나타내며, 배터리는 재충 전해야 합니다. 배터리가 어느 정도 떨어지면 알람 음이 울리고 붉은색 불이 IH가 되어 AC 출력이 자 동으로 차단됩니다 (예를 들어, 12V 인버터 입력 전압이 10V ±0.5V, 경보 9.5V AC 출력 차단)

​

. 과전압 보호 : 입력 전압이 최대 전압보다 높으면 적색 등이 켜지고 인버터는 작동을 멈춥니다. 전압이 정상 범위로 회복되면 인버터는 정상적으로 다시 작동합니다.

경고 입력 전압이 너무 높으면 인버터가 손상됩니다.

​

. 단락 회로 보호 : 단락이 발생하면 출력 장치가 종료됩니다. 경고 장시간 단락되면 인버터가 손상됩니다.

​

. 역극성 보호 : 배터리가 양극 및 음극으로 반전 될때, 퓨즈는 장비를 보호하기위해 단락됩니다

​

. 과부하 보호 : 라디에이터 내부 온도가 50℃를 초과하면, 냉각을 위해 내장 팬이 자동으로 켜집니다. 내부 온도가 약 75℃를 초과하면 결함 등 (적색) 표시등이 켜지고 자동으로 AC 출력이 차단됩니다. 인 버터는 50℃ 미만으로 작동하면 복구됩니다.

​

. 용량초과 보호 : 부하가 인버터의 정격 전력의 105%를 초과하면 AC 출력이 자동으로 꺼지고 버저가 울리며 오류 표시 등 (빨간색) 인버터가 완전히 종료됩니다.

경고 OVerload 부하로 인해 인버터가 손상될 수 있습니다.

​

​

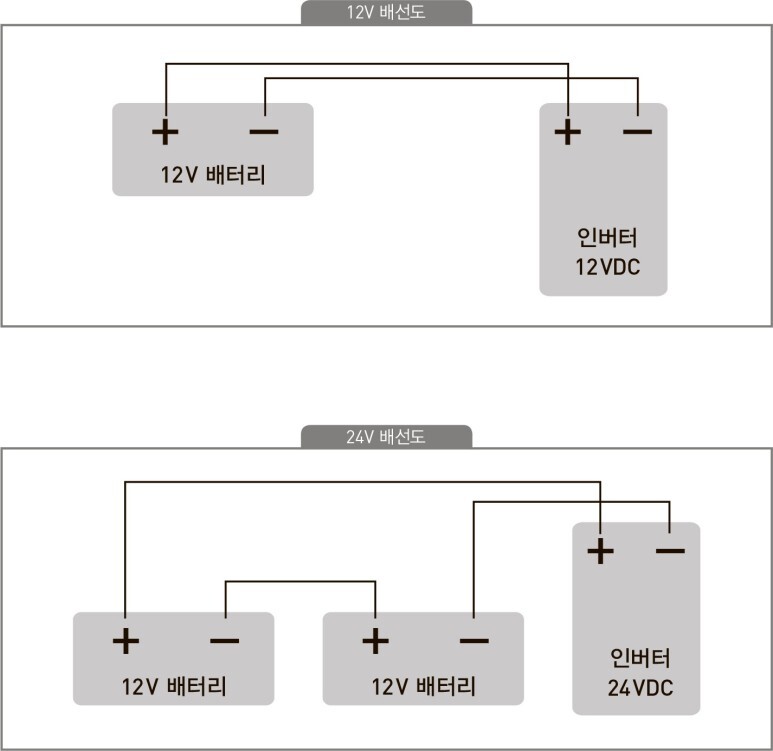

배터리 결선법

​

​
