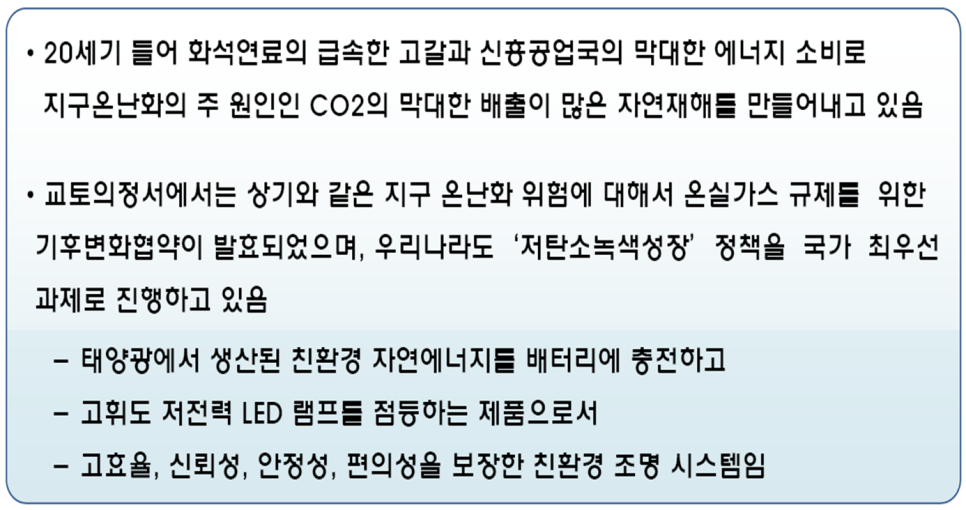

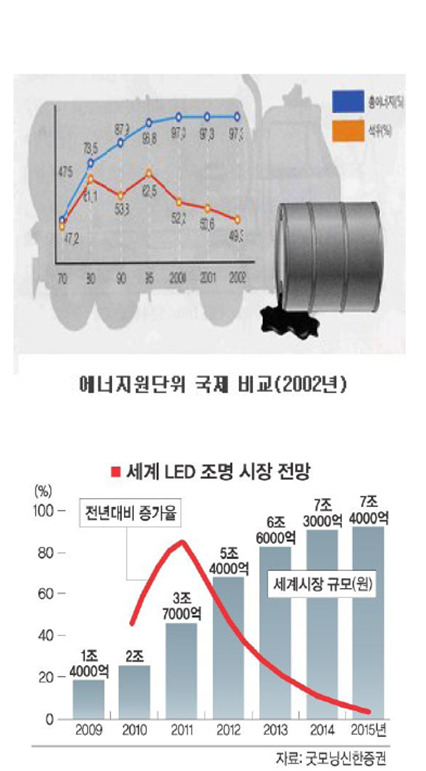

I. 태양광 가로등 제안 배경

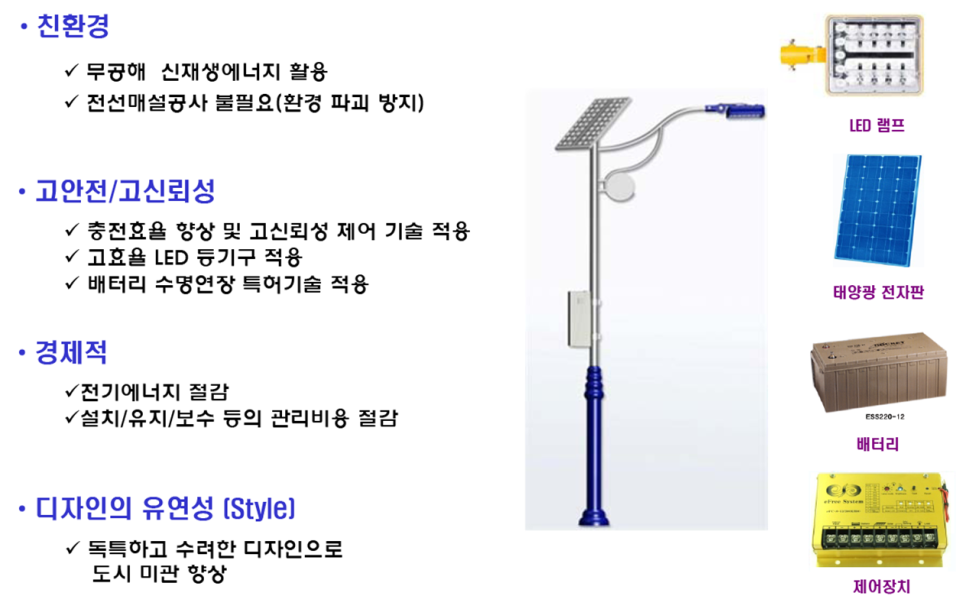

II 태양광 가로등 부가가치

​

​

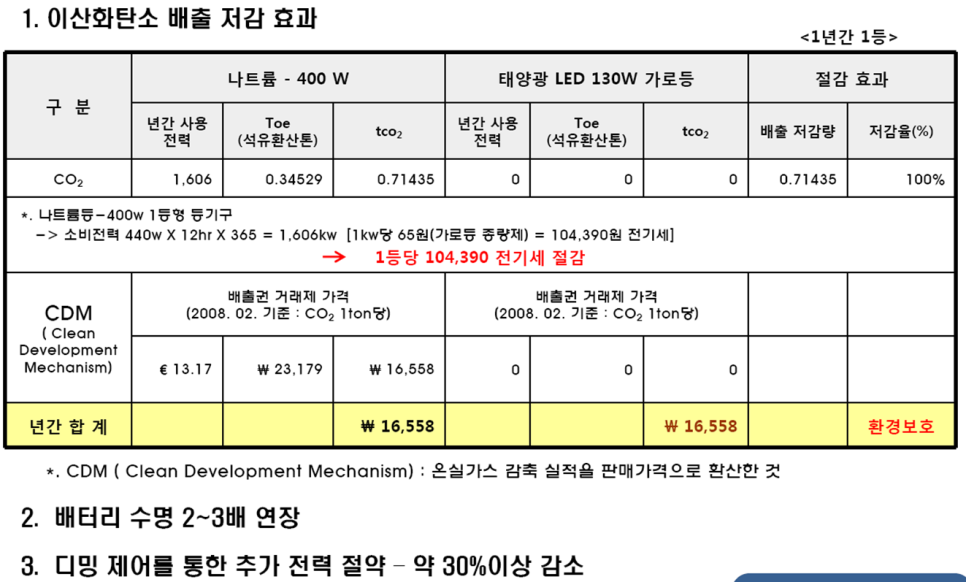

III 태양광 가로등의 이익기대

​

​

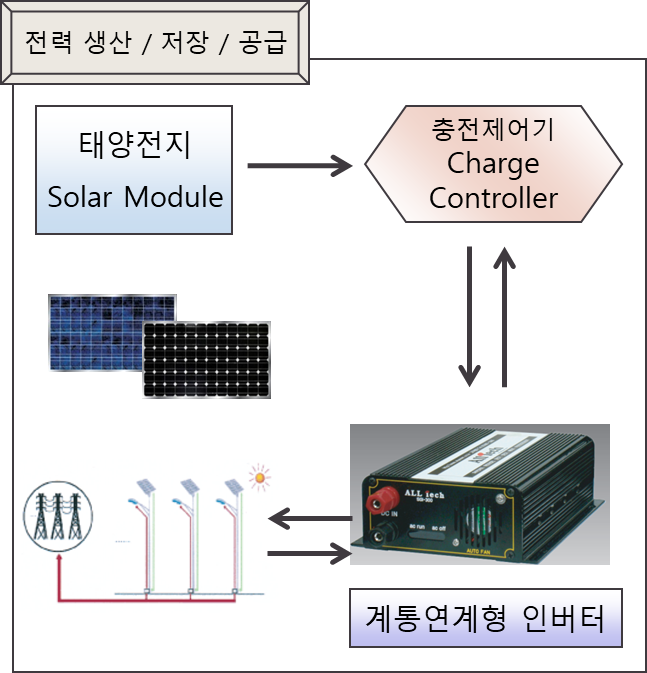

. 태양광 가로등에 시스템 이해

​

1. 태양전지: 110Wp× 3 Crystalline Modules

2. 계통연계형 인버터 : 12V / 250W 용

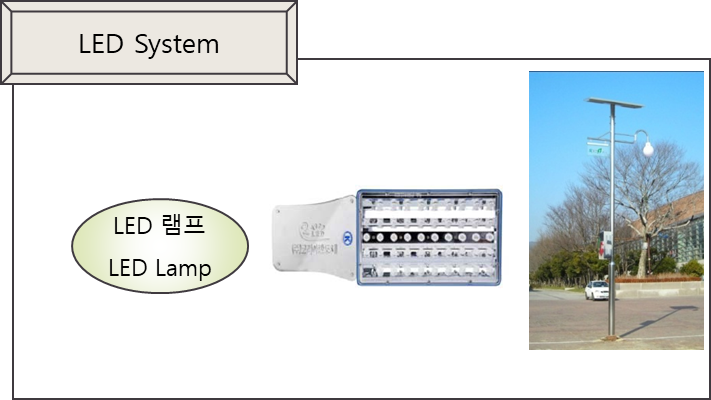

3. LED 램프 : 50W

4. 프레임 및 구조물: Poll, 케이스 등 구조물 (철 또는 특수재질)

​

결과 : 태양광으로 청정에너지, 에너지 절감 실현 + LED 시스템으로 최상의 가로등 실현

​

​

LED 등기구에 구조-발열체 구조

​

​

​

​

.LED 등기구의 구조 - 냉각구조

​

후면의 발열 온도가 80도 이상 올라가서 조도저하 및 수명저하가 발생함으로 이런 치명적인 약점으로 인해서

- 등기구 제작시 방열처리가 핵심기술로 평가됨

​

당사의 방열기술은 유체역학을 이용하여 설계되어 방열 시 열이 빠르게 분산되어 대기온도와 자연대류 바람에 의하여 열을 냉각시키는 자연냉각방식으로 구동된다.

- 조도 및 전기적 효율이 40% 이상 개선

​

A사 <발명특허 10-0857058호, 10-0864585호>

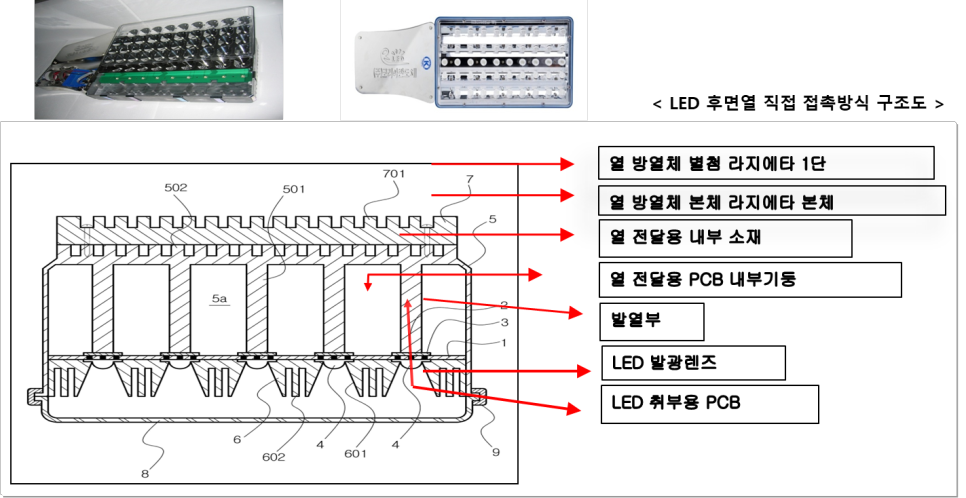

발광다이오드를 이용한 가로등의 냉각구조

​

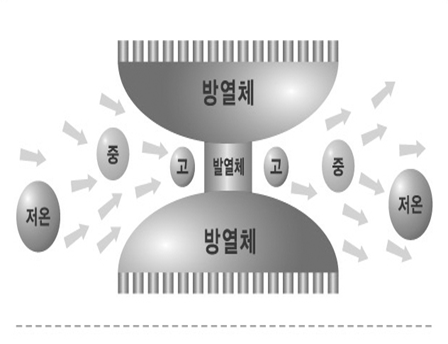

<유체역학을 이용한 방열기술>

발열체의 단면보다 방열체의 단면을 최대한 80로 확대하여 만든 구조이며, 기압의 차로 인한 대류속도 증가로 고온이 빠르게 방열 구조로 전달되어 대기온도로 냉각되는 구조원리

​

​

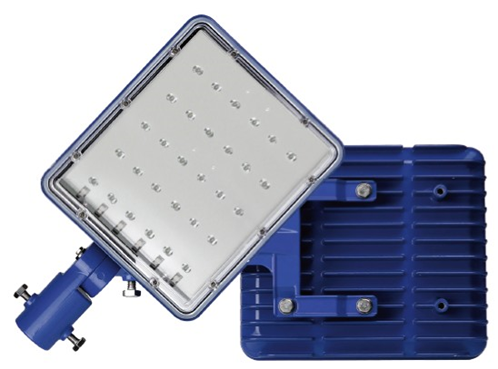

.LED 등기구의 특징

​

1. 보유 기술

가. 열처리 - LED 치명적인 약점인 열처리 문제

LED를 이용한 가로등의 냉각구조 (특허 등록 10-0857058호)

나. 구조체 - LED 후면에 열 직접 접촉방식으로 되어 있는 구조도

LED를 이용한 가로등의 램프구조체 (특허 등록 10-0864585호)

⇒ 종합 : 가로등의 수명 연장과 에너지 효율성 향상을 동시에 달성함.

2. 인증 부문

가. K.S부문 - 시험성적서와 공장심사를 거쳐 K.S 인증업체(가로등, 보안등 부문)

나. 정부 조달우수 제품으로 선정

다. 국내 최초 K마크 획득 - 한국산업기술시험원의 제3자 품질인증제도

다. 특허 - 열처리와 램프구조체로 당사의 기술력이 집약된 LED가로등 특허 기술

3. 타 LED 등기구와의 비교하여 우수한 점

가. 무게

존재하지 않는 이미지입니다. 가로등, 보안등은 시민에게 안전 및 보안 그리고 편의를 주목적으로 합니다.

존재하지 않는 이미지입니다. 당사가 생산하는 등기구의 무게는 10Kg미만(무게 가로등 8.2Kg, 보안등 3.4kg)의 경량의 등기구입니다.

나. LED 소자의 개수

존재하지 않는 이미지입니다. 소자의 개수는 정격용량 대비 효율로 말씀드릴 수가 있습니다.

존재하지 않는 이미지입니다. 당사가 등기구에 소자는 가로등은 업계 최저수준 입니다.

존재하지 않는 이미지입니다. 적은 소자를 쓰더라도 보여주는 빛의 밝기 광효율은 다른 제품에 비해 월등히 뛰어납니다.

존재하지 않는 이미지입니다. 이는 당사가 보유하고 특허로 등재되어 있는 LED의 최대 과제인 열처리와도 밀접한 관계가 있습니다.

​

​

​

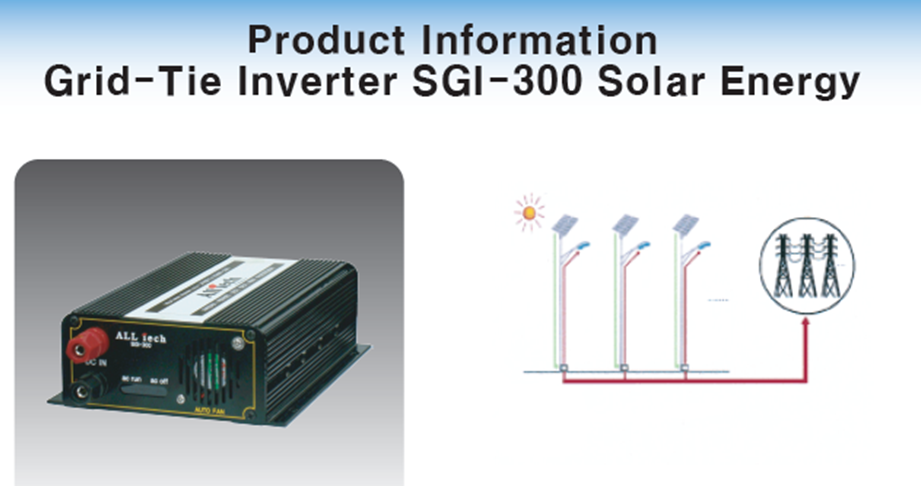

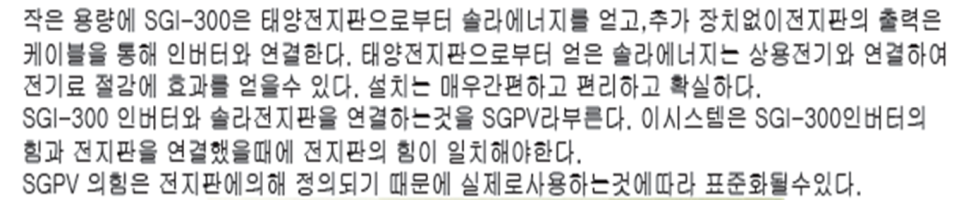

.그리드 타입인버터의 특징

​

​

​

​

.LED 등기구 규격

​

​

50W, 60W, 70W 시리즈

​

​

​

항 목	LED	소비전력 (W)	전원 공급	크기 (mm)	무게 (Kg)	광효율 (lm/W)	색온도 (CCT)	연색성 (Ra)	수명 (hr)	조도 (lux)	외관재질
규 격	Power LED 3W급	50W 60W 70W	100V ~ 240V 50Hz ~ 60Hz 정전류구동	406*234*115 Lens Type	4.2Kg -10~20° 각도 조절	80 lm/w	5,500K~6,500K	75 이상	50,000hr 이상	도로 조건에맞는 최적의 배광 구현	AL / UV 코팅 PC

​

​

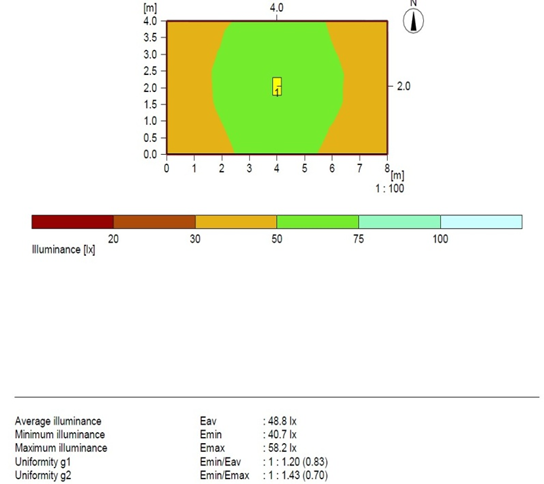

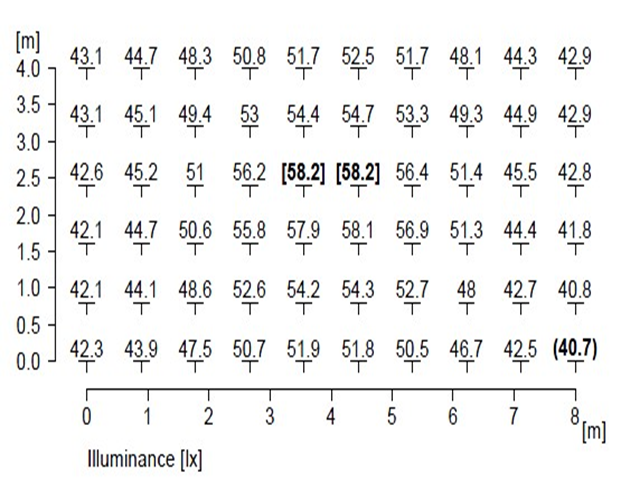

.LED 등기구 조도 분석

​

​

​

​

​

​

실험 기준

60W 제품군 0도,4m 높이,좌우 8m ,전후방 4m

​

​

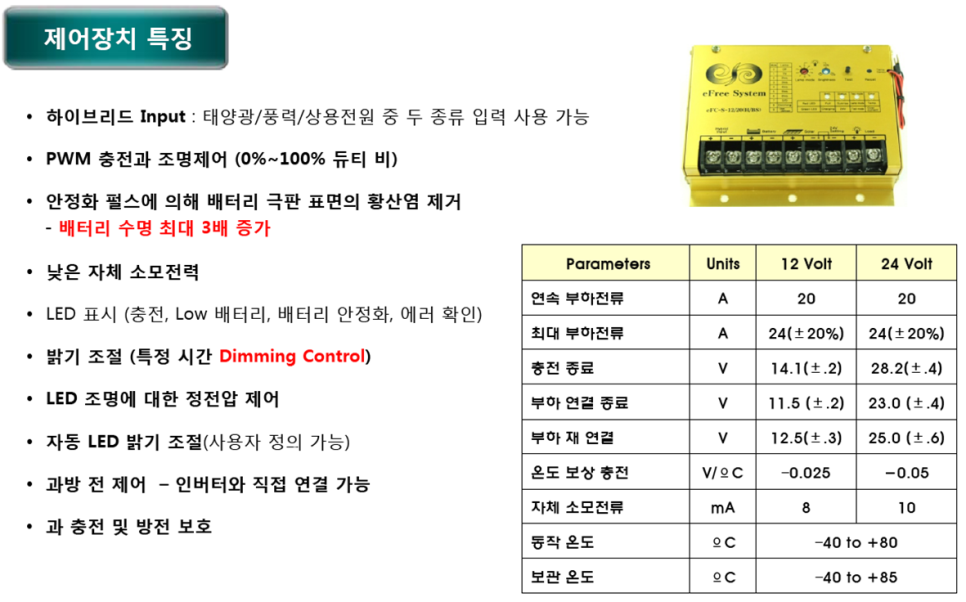

.태양광 가로등 충전컨트롤러 사양

​

​

​

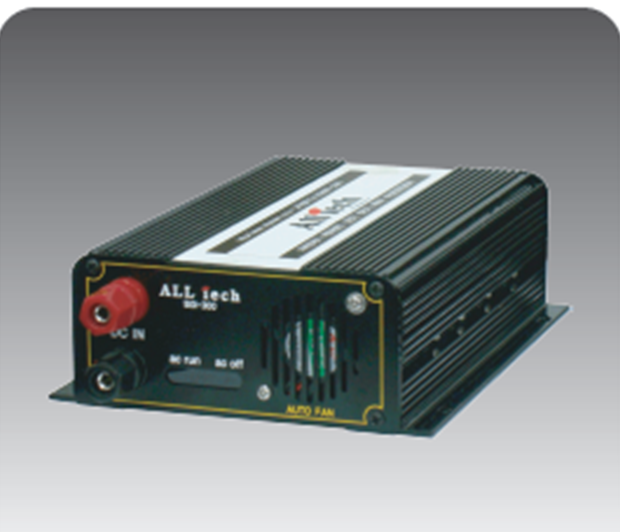

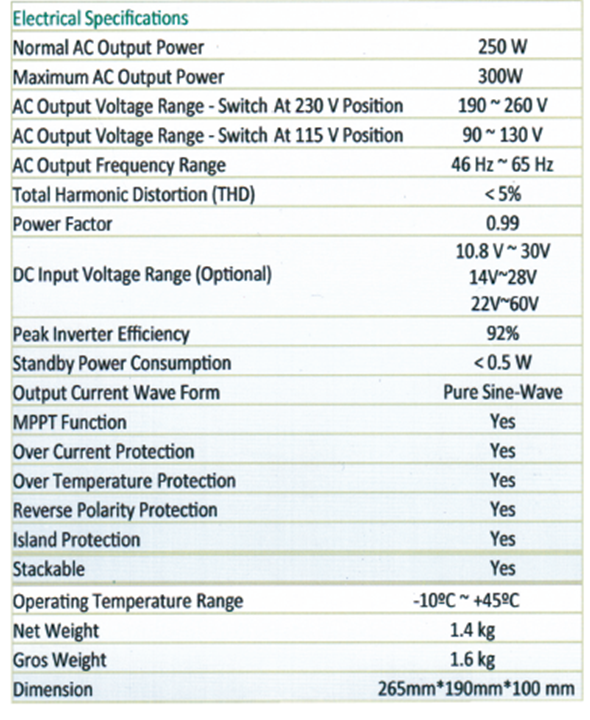

.태양광 가로등 인버터 사양

​

​

​

​

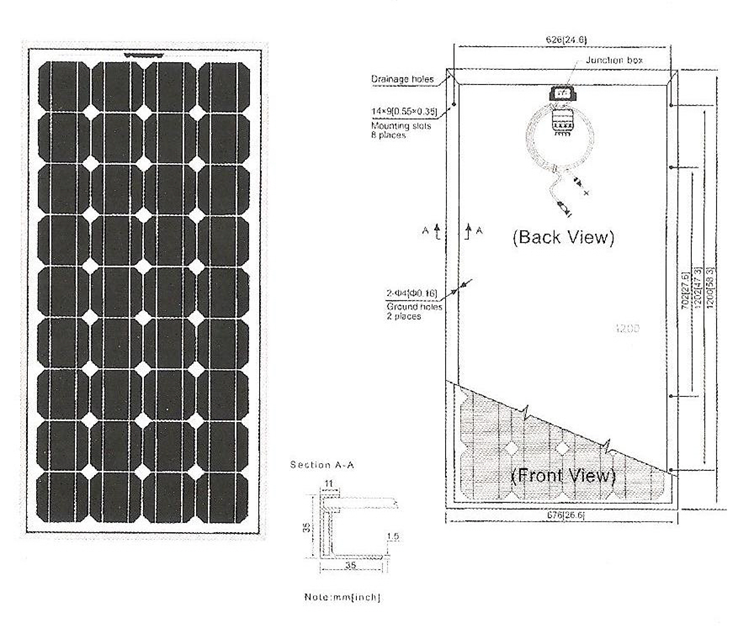

.태양광 가로등 모듈 사양

​

​

​

​

​

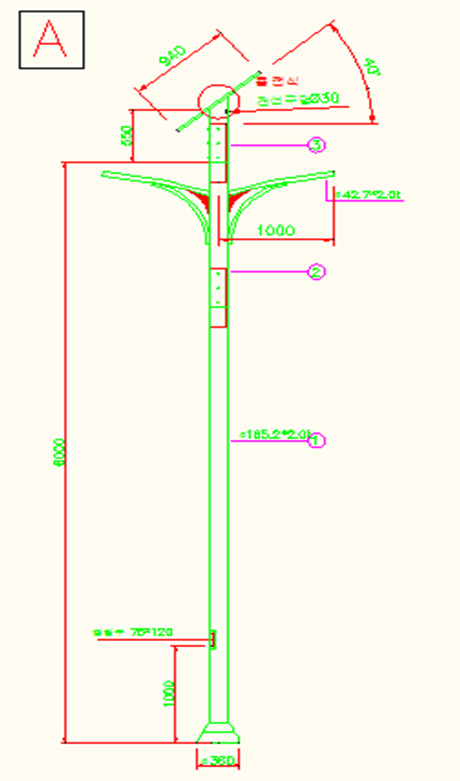

.태양광 가로등 상세 도면

​

​

​

​

​

위에 내용등에 표기된 제품을 꼭 사용할 필요는 없다. 각 제품에 사양에 맞게 구성하고 사용자에 편의에 맞게

구매해서 사용하면 된다. 꼭 필자의 구성을 똑같이 따라할 필요는 없다.

참고만 하기를 바란다.
